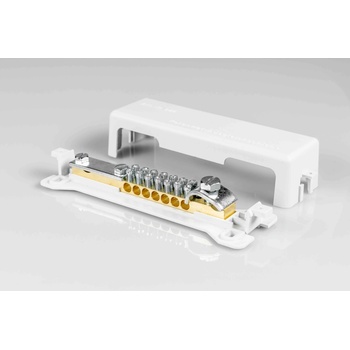

ELCON PAS01 EQ03

• Rýchle zhrnutie: Svorkovnica PAS 01 (EQ03) slúži ako centrálny bod pre hlavné pospojovanie v budove. Spája ochranné vodiče, uzemňovací prívod a kovové potrubia (voda, plyn, kúrenie) na jeden spoločný potenciál. Robustná konštrukcia s mosadzným mostíkom a plombovateľným krytom zaručuje bezpečnosť a splnenie noriem pre revíziu.
• Obsah: → Vlastnosti → Použitie → Rýchly výber → Technické parametre → FAQ Kľúčové vlastnosti

• Univerzálnosť pripojenia: Kombinuje svorky pre bežné lankové/pevné vodiče (do 25 mm2), silný uzemňovací vodič (do 50 mm2) a prívodnú uzemňovaciu páskovinu (30x4 mm).

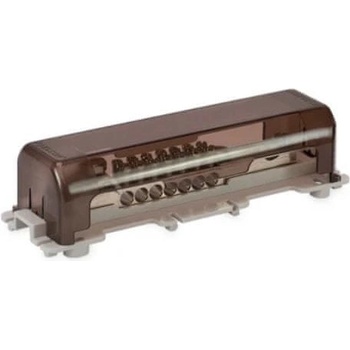

• Bezpečnosť: Priehľadný kryt chráni svorky pred náhodným dotykom a umožňuje vizuálnu kontrolu spojov bez demontáže.
• Plombovanie: Kryt je možné zaplombovať, čo je často vyžadované pri hlavných uzemňovacích svorkách (HUP) v bytových domoch alebo priemysle.

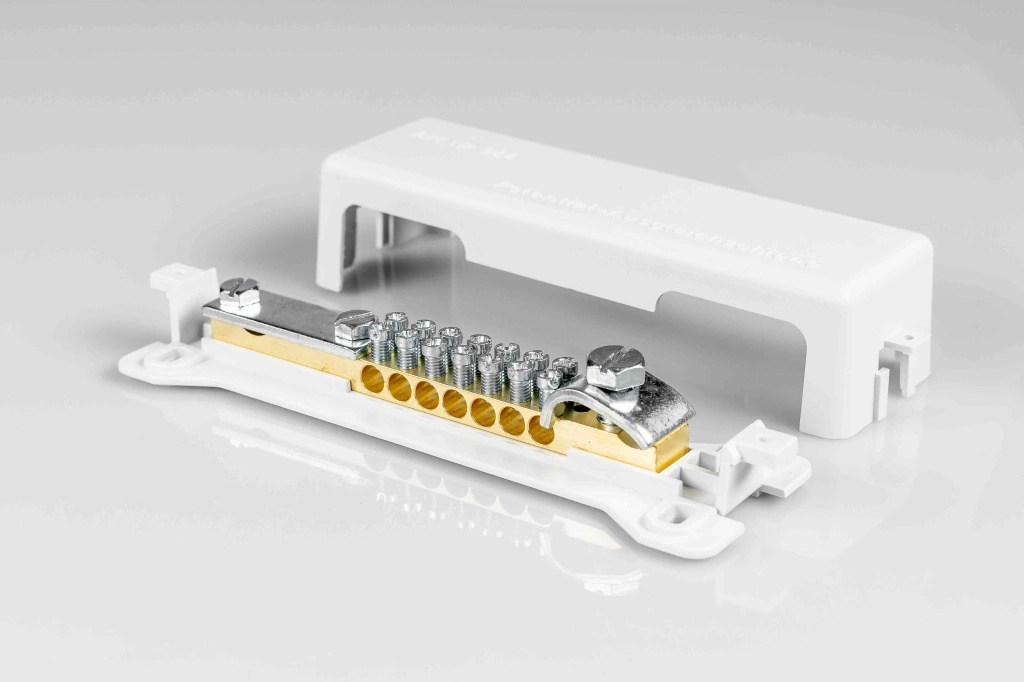

• Odolnosť: Kontaktový mostík z niklovanej mosadze zaručuje dlhodobú vodivosť a odolnosť voči korózii.

Použitie v praxi

Tento prvok je nevyhnutný pre splnenie normy STN 33 2000-4-41 o ochrane pred úrazom elektrickým prúdom. Inštaluje sa zvyčajne v technickej miestnosti, kotolni alebo blízko hlavného rozvádzača. Pripájajú sa do nej:

• Hlavný uzemňovací prívod od zemniča (páskovina FeZn alebo guľatina).
• Ochranné vodiče (PE) z hlavného rozvádzača.
• Kovové potrubia vody, plynu, kúrenia a klimatizácie.
• Kovové konštrukčné časti budovy.

Rýchly výber / Na čo si dať pozor:

• ✔ Kapacita: Skontrolujte, či vám stačí 7 menších svoriek (do 25 mm2). Ak potrebujete viac, zvážte inštaláciu dvoch svorkovníc vedľa seba alebo iný model.
• ✔ Pripojenie páskoviny: Svorkovnica umožňuje priame pripojenie uzemňovacej pásky (napr. 30x4 mm) bez nutnosti prechodu na drôt, čo zjednodušuje montáž.
• ✔ Montáž: Určená pre montáž na povrch (stenu).

Technické parametre Typ PAS 01 (EQ 03) Počet svoriek (celkom) 9 Pripojenie 1 (okrúhle) 7x vodič 2,5 – 25 mm2 Pripojenie 2 (okrúhle) 1x vodič do 50 mm2 (alebo O 8-10 mm) Pripojenie 3 (ploché/okrúhle) 1x páska 30 x 4 mm (alebo O 8-10 mm) Materiál svorkovnice Mosadz Rozmery (D x Š x V) 175 x 51 x 46 mm Montáž Na povrch (skrutky) Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Je možné pripojiť hliníkový (Al) vodič? Štandardne je svorkovnica určená pre medené (Cu) vodiče. Pre pripojenie hliníka (napr. staršie FeZn/Al bleskozvody) je nutné použiť bimetalové podložky alebo kontaktnú pastu, aby sa zabránilo elektrochemickej korózii. FeZn guľatinu je možné pripojiť priamo do vyhradených svoriek. Môžem ju použiť v exteriéri? Svorkovnica nemá vysoké krytie (zvyčajne IP20 s krytom), takže nie je určená na priamy dážď. Mala by byť umiestnená v interiéri alebo v ochrannej krabici s príslušným IP krytím (napr. KO 125 E). Slúži aj ako svorka bleskozvodu? Slúži na *vnútorné* vyrovnanie potenciálov (pripojenie bleskozvodu k HUP), nie ako vonkajšia svorka na strechu. Pripája sa k nej uzemňovač bleskozvodu na vstupe do objektu. Dá sa kryt zložiť? Áno, priehľadný kryt je odnímateľný pre pohodlnú montáž vodičov a následne sa nasadí a prípadne zaplombuje. Aký je rozdiel medzi EQ02 a EQ03? Hlavný rozdiel je v počte a veľkosti svoriek. EQ03 (PAS 01) je väčšia, má viac pripojovacích bodov (9 ks) a umožňuje pripojenie viacerých hrubých vodičov súčasne oproti menšej EQ02.

Obsah: → Vlastnosti → Použitie → Rýchly výber → Technické parametre → FAQ

Naspäť na začiatok ↑
