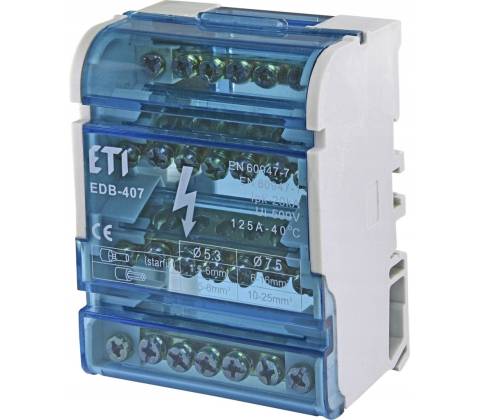

ETI 001102303

Expertný verdikt: Rozbočovací blok ETI EDB-407 je kompaktným a efektívnym riešením pre 3-fázové rozvody. S šírkou len 65 mm ponúka 4 nezávislé póly, z ktorých každý má 7 výstupov. Je to ideálna náhrada za neprehľadné "hniezda" vodičov pod ističmi, najmä v podružných rozvádzačoch s prúdom do 125 A.

Vlastnosti Použitie Rýchly výber Tabuľka FAQ Kľúčové vlastnosti

• ✔ 4 póly v jednom bloku: Umožňuje viesť L1, L2, L3 a N (alebo PE) v jednom kompaktnom puzdre.
• ✔ Kapacita 125 A: Dostatočný výkon pre rodinné domy aj menšie priemyselné prevádzky.
• ✔ 7 svoriek na pól: Každý mosadzný mostík má 2x (6-16 mm²) + 5x (1,5-6 mm²).
• ✔ Montáž na DIN lištu: Rýchle a pevné uchytenie (TH35).

Použitie v praxi

• Hlavný rozdeľovací bod v domovom rozvádzači (za hlavným vypínačom).
• Napájanie skupiny prúdových chráničov alebo ističov.
• Prepojenie 3-fázových zariadení v priemysle.
• Uľahčuje montáž pri komplexnej elektroinštalácii domu.

★ Rýchly výber / Na čo si dať pozor

• Tento blok má 7 výstupov na fázu. Ak potrebujete viac (napr. 11), zvoľte model EDB-411.
• Maximálny prierez vodiča je 16 mm² (pre 2 vstupy na pól). Ak máte prívod 25 mm² alebo hrubší, tento blok nie je vhodný (hľadajte väčšiu verziu alebo inú svorkovnicu).
• Šírka je 65 mm (cca 3,5 modulu).

Najčastejšie chyby pri výbere

• ✘ Pokus o pripojenie hliníkových vodičov bez kontaktnej pasty a Cu/Al podložiek (svorky sú mosadzné).
• ✘ Preťaženie bloku prúdom vyšším ako 125 A.

Ako overiť kompatibilitu pred objednávkou

• Skontrolujte prierez prívodného kábla (max 16 mm²).
• Spočítajte, koľko vodičov potrebujete z každej fázy rozbočiť (max 7).
• Uistite sa, že máte na DIN lište aspoň 66 mm miesta. Kedy je to správna voľba
• ✔ Pre menšie 3-fázové rozvádzače.
• ✔ Ak chcete mať prehľadné a bezpečné zapojenie s krytím IP20.

Kedy radšej zvoliť iné riešenie: - ✘ Ak potrebujete pripojiť len 1 fázu a N – zvoľte 2-pólový blok EDB-2xx (ušetríte miesto).

Výhody v praxi

• ✔ Flexibilita: Rôzne veľkosti otvorov (1,5 až 16 mm²) umožňujú pripojiť tenké aj hrubé vodiče bez redukcií.
• ✔ Izolácia: Každý pól je oddelený izolačnou prepážkou.

Technické parametre Typ Rozbočovací blok Model ETI EDB-407 Počet pólov 4 Počet svoriek na pól 7 (celkom 28) Menovitý prúd (In) 125 A Kapacita svoriek (na pól) 2x (6-16 mm²) + 5x (1,5-6 mm²) Rozmery (Š x V x H) 65 x 50 x 88 mm Skratová odolnosť (Icw) 20 kA Materiál svoriek Mosadz (MO-57) Kód výrobcu 001102303 Kompatibilita a montáž

• Inštalácia zacvaknutím na DIN lištu TH35.
• Možnosť priskrutkovania na panel cez montážne otvory.
• Kryt je možné odobrať pre jednoduchší prístup skrutkovačom.

Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Je tento blok vhodný pre hliníkové vodiče? Štandardne sú svorky mosadzné a určené pre meď. Pripojenie hliníka sa neodporúča bez použitia špeciálnej kontaktnej pasty a pravidelnej kontroly dotiahnutia spojov. Aký je rozdiel medzi EDB-407 a EDB-211? EDB-407 je 4-pólový (vhodný pre 3 fázy + N), má 7 svoriek na pól. EDB-211 je 2-pólový (vhodný pre 1 fázu + N), má 11 svoriek na pól. Môžem použiť všetky svorky naraz? Áno, pokiaľ celkový prúd pretekajúci cez hlavný prívod neprekročí 125 A. Má blok kryt? Áno, súčasťou je priehľadný plastový kryt, ktorý chráni pred neúmyselným dotykom (krytie IP20) a umožňuje vizuálnu kontrolu. Aké náradie potrebujem na montáž? Potrebujete plochý alebo krížový skrutkovač vhodnej veľkosti na dotiahnutie svoriek. Odporúčame použiť momentový skrutkovač pre správne utiahnutie. ↑ Naspäť na začiatok
