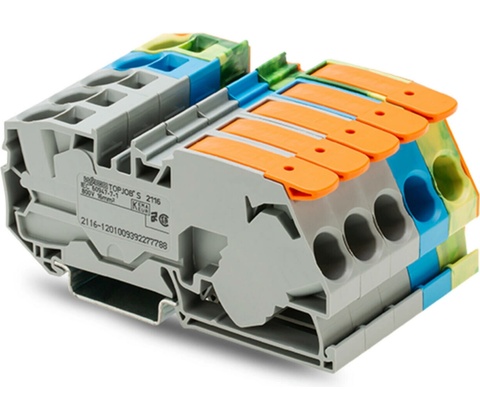

WAGO 2116-1201/605-038 je trojfázová zostava (Three-phase set) so 2-vodičovými svorkami na DIN lištu, vybavená pákovým ovládaním a Push-in CAGE CLAMP® technológiou. Ide o produkt z radu TOPJOB® S, určený pre vodiče s prierezom do 16 mm².
Sada obsahuje : - 3× priechodná svorkovnica (2-vodičová) s pákou – sivá (číslo dielu 2116-1201) - 1× priechodná svorkovnica (2-vodičová) s pákou – modrá (N vodič) (číslo dielu 2116-1204) - 1× ochranná (PE) svorkovnica – zelenožltá (číslo dielu 2116-1207) - 1× koncová bočnica a separátor – oranžová, hrúbka 1 mm (číslo dielu 2116-1292)
Upozornenie (prierez vodiča) v závislosti na vlastnostiach vodiča je možné pripojiť priamym zasunutím aj vodič s menším prierezom.
Dĺžka odizolovania : 18 … 20 mm / 0.71 … 0.79 palcov
Smer zapojenia : Čelné zapojenie
Technické údaje
Typ produktu: Trojfázový set svoriek (Rail-mounted terminal block set)
Menovitý prierez: 16 mm²
Prúdové zaťaženie: 76 A
Menovité napätie: 800 V
Typ pripojenia: Push-in CAGE CLAMP®
Ovládanie: Páčka (lever)
Počet vodičov na svorku: 2
Farby pólov: sivá / modrá / zeleno-žltá
Farba koncovej dosky: oranžová
Montáž: na DIN lištu 35 × 15 mm alebo 35 × 7.5 mm (EN 60715)
Typ zapojenia: čelná kabeláž
Odizolovacia dĺžka: 18 – 20 mm
Materiál izolácie: Polyamid (PA66), trieda horľavosti UL 94 V0
Hmotnosť: približne 180 g
Rozmery (š × v × h): 61 × 91,5 × 36,9 mm
Krajina pôvodu: Poľsko
RoHS: v súlade, bez výnimky
Tarifné číslo: 85369010000
