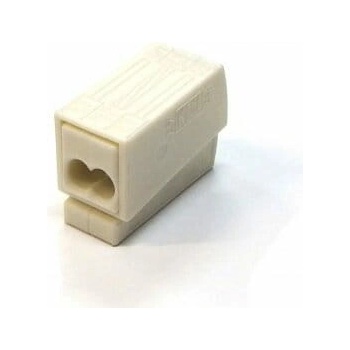

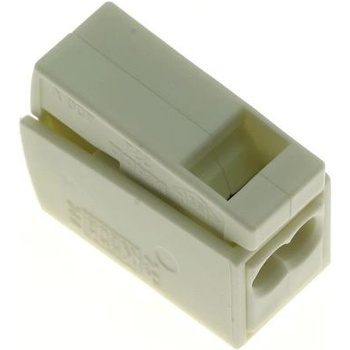

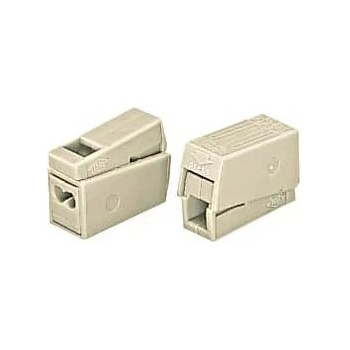

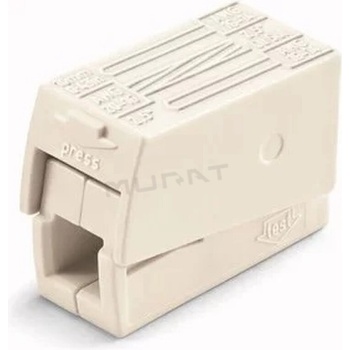

Svorka lustrová WAGO 224-112 je bezskrutková svietidlová svorka s technológiou CAGE CLAMP®, určená na rýchle a bezpečné pripojenie svietidiel, lustrov, bodoviek či LED panelov bez potreby skrutkovača. Svorka umožňuje pripojiť jeden vodič s prierezom 0,5 – 2,5 mm² z jednej strany a dva vodiče s prierezom 1 – 2,5 mm² z druhej strany, čím vytvára spoľahlivý priebežný spoj troch vodičov v jednom potenciáli. Patrí do skupiny Wago svorky bezskrutkové a bežne sa predáva v balení 1000 ks (10× 100 ks).
Technické parametre
Typ pripojenia: Bezskrutková, CAGE CLAMP®
Prierez vodiča (1 vodič): 0,5 – 2,5 mm²
Prierez vodičov (2 vodiče): 1 – 2,5 mm²
Celkový počet kontaktných miest: 3
Celkový počet potenciálov: 1
Menovité napätie: 400 V
Menovitý prúd: 24 A
Prípustné impulzné napätie: 4 kV
Stupeň znečistenia: 2
Prevádzková teplota: trvalo do 105 °C
Spôsob pripojenia: bočné pripojenie (side-entry)
Dĺžka odizolovania vodiča: 9 – 11 mm
Rozmery (š × v × h): 9,5 × 15,5 × 20,5 mm
Hmotnosť: 2,04 g
Farba: biela
Balenie: 1000 ks (10 × 100 ks)
Zhoda: RoHS
Použitie
Svorka WAGO 224-112 sa používa predovšetkým pri montáži stropných a nástenných svietidiel, kde jednoducho spojí prívodný vodič z elektroinštalácie s vodičmi svietidla. Svorka pojme jeden vodič s prierezom 0,5 – 2,5 mm² a dva vodiče s prierezom 1 – 2,5 mm², vrátane jemne laňaných (ohybných) typov, čo je bežné pri prívodných kábloch svietidiel a LED panelov.
Vďaka trvalej prevádzkovej teplote do 105 °C je svorka vhodná aj do bodových svietidiel a halogenov, kde dochádza k zvýšenému zahrievaniu v okolí svorkovnice. Pripojenie vodičov sa realizuje bez skrutkovača – stačí odizolovať vodič na dĺžku 9 – 11 mm a zasunúť ho do svorky, čo výrazne skracuje čas montáže oproti klasickým skrutkovým svorkovniciam.
Menovitý prúd 24 A a menovité napätie 400 V zodpovedajú bežným požiadavkám na osvetľovacie okruhy v domácich aj priemyselných inštaláciách. Inštaláciu smú vykonávať iba osoby s elektrotechnickou kvalifikáciou.
